在大型数据中心、通信基站、电力变电站及新能源储能等领域，由192节12V蓄电池串联组成的高压后备电池组是保障系统不间断运行的核心。为确保其长期可靠性与安全性，一套先进的在线一体化监控主机系统至关重要。本方案旨在提供一套针对192节蓄电池组的全面、实时、智能的监控与管理解决方案。
一、 系统核心目标
- 安全预警：实时监测每节电池的电压、温度、内阻及整组电流，提前发现过压、欠压、过温、漏液、连接松动等故障隐患，防止热失控、火灾等严重事故。
- 健康评估：通过对内阻、电压一致性等参数的长期趋势分析，精准评估每节电池的健康状态（SOH）与剩余容量（SOC），实现预测性维护。
- 智能管理：自动进行均衡维护，改善电池组一致性，延长整体使用寿命。提供充放电过程精细化管理，优化充放电策略。
- 集中监控：通过一体化主机，实现对192节电池数据的集中采集、处理与展示，并通过标准接口（如RS485、以太网、4G/5G）将数据上传至云端或中央监控平台，实现远程、无人值守监控。
二、 系统架构与组成
本一体化监控系统采用“分布式采集、集中式处理”的架构，主要由以下部分构成：
- 电池采集单元：
- 采用高精度、高隔离度的采集模块，每模块可管理12-24节电池，分布式安装在电池舱内，就近测量每节电池的电压和温度（通常每个电池监测点配备1-2个温度传感器）。
- 通过级联方式，将16个（以每模块12节计）或8个（以每模块24节计）采集模块连接，完整覆盖192节电池。

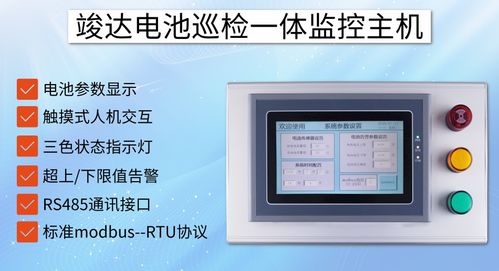

- 一体化监控主机（核心）：
- 主控单元：内置高性能处理器，作为系统大脑，负责汇总所有采集模块的数据，进行运算、分析与存储。
- 内阻测试单元：集成在线式内阻测试功能，可定期或手动对每节电池进行内阻测量，无需放电，安全高效。
- 总电压/电流采集单元：监测电池组的总电压、充放电电流，计算安时容量。
- 绝缘监测单元（可选）：监测电池系统对地绝缘状况，保障电气安全。
- 人机交互界面：配备大尺寸液晶触摸屏，本地实时显示所有电池参数、告警信息、历史曲线和系统状态。
- 通信接口：集成丰富的接口，包括多路RS485（连接采集模块、外部智能设备）、以太网、4G/5G无线模块、Wi-Fi、干接点告警输出等，支持Modbus-RTU/TCP、IEC104、MQTT等多种协议，便于接入上层监控网络。
- 数据存储：内置大容量存储器，用于存储历史数据、告警记录，支持SD卡扩展。
- 管理软件平台：
- 本地主机软件：提供完整的电池组视图、单节电池详情、实时/历史曲线、报表生成、告警配置与管理功能。
- 云端/中央监控平台：接收主机上传的数据，实现多站点集中监控、大数据分析、生命周期管理、自动生成运维报告及派单功能。
三、 核心功能特点
- 全参数高精度监测：单节电池电压测量精度可达±0.1%，温度±0.5℃，内阻测量精度±2%，确保数据可靠性。
- 智能化告警机制：支持多级（预警、一般告警、严重告警）阈值设置，支持电压偏差、温度异常、内阻突变、一致性超标等多维度复合判断，减少误报。
- 在线均衡功能：主机可控制主动均衡或被动均衡电路，自动对电压偏高的电池进行能量转移或耗散，提升整组一致性，最高可提升电池组寿命20%以上。
- 强大的数据能力：海量数据存储与趋势分析，通过内阻和电压变化曲线，可有效判断电池性能衰退和潜在故障。
- 高可靠性与易用性：硬件采用工业级设计，宽温宽压工作，抗干扰能力强。安装布线简洁，支持模块热插拔，便于后期维护与扩容。
四、 应用价值
部署此192节蓄电池在线一体化监控系统，能将传统的“定期巡检、被动维修”模式转变为“实时监控、主动预警、智能维护”模式。它能显著降低因电池故障导致的系统宕机风险，延长电池组使用寿命20%-30%，大幅减少运维人力成本和更换电池的资本支出，为关键电力保障系统的安全、稳定、经济运行提供坚实的数据支撑和决策依据。
###
针对大规模串联蓄电池组的监控，一体化监控主机方案以其集成度高、功能全面、部署灵活、智能化程度高等优势，已成为行业标准配置。它不仅是一个监测工具，更是一个电池资产管理和风险管控的核心平台，是实现动力后备系统数字化、智能化运维的关键一环。
